Luxman M-03 legendary power amplifier from the late 80’s.

Description


Stereo power amplifier Luxman M-03. Made in Japan from 1984, sold in Europe from 1987 until 1994. A real powerhouse that is able to work either in stereo or mono (BTL) mode. Luxman M-03

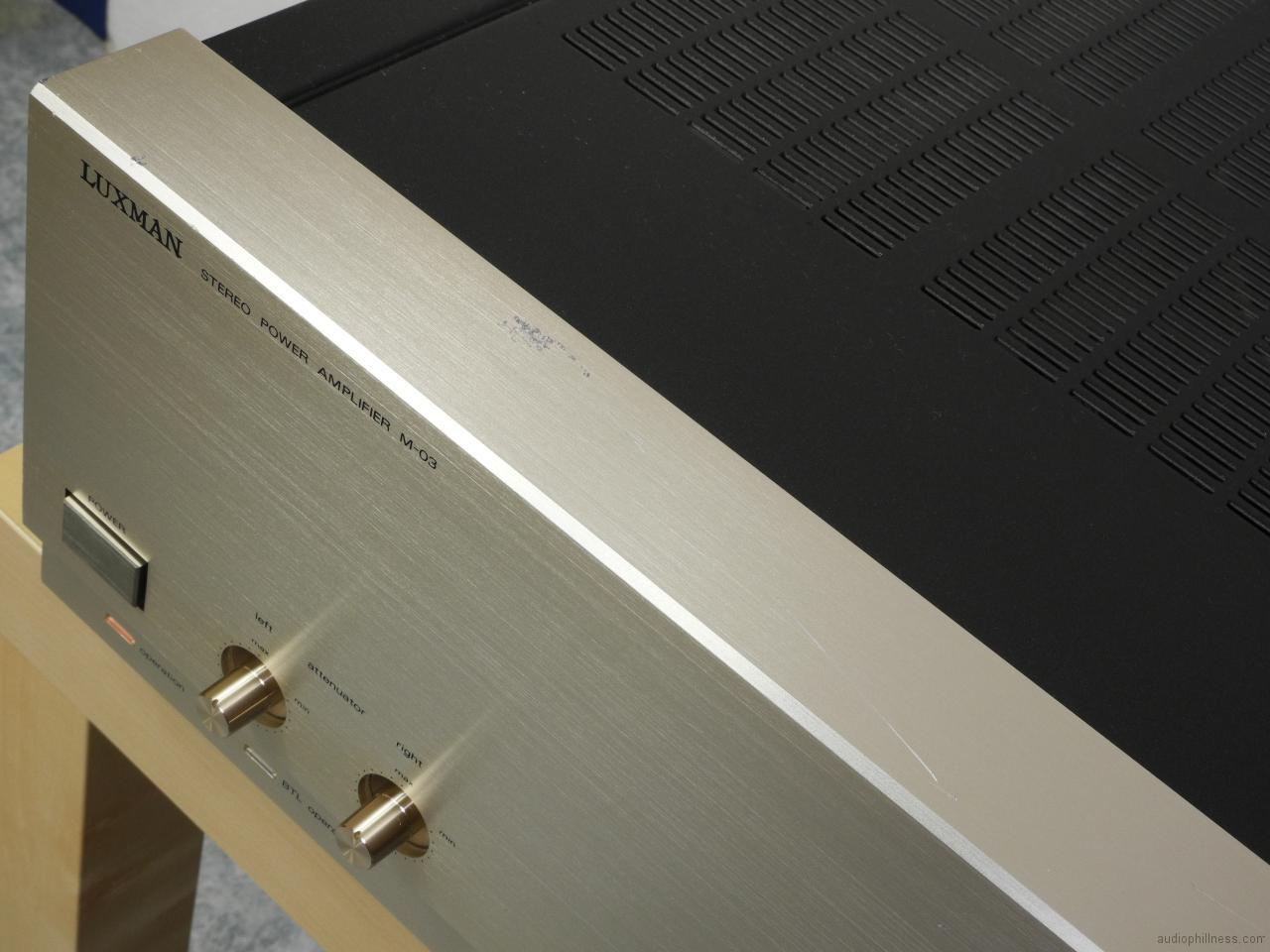

  • front plate made out of thick aluminium;

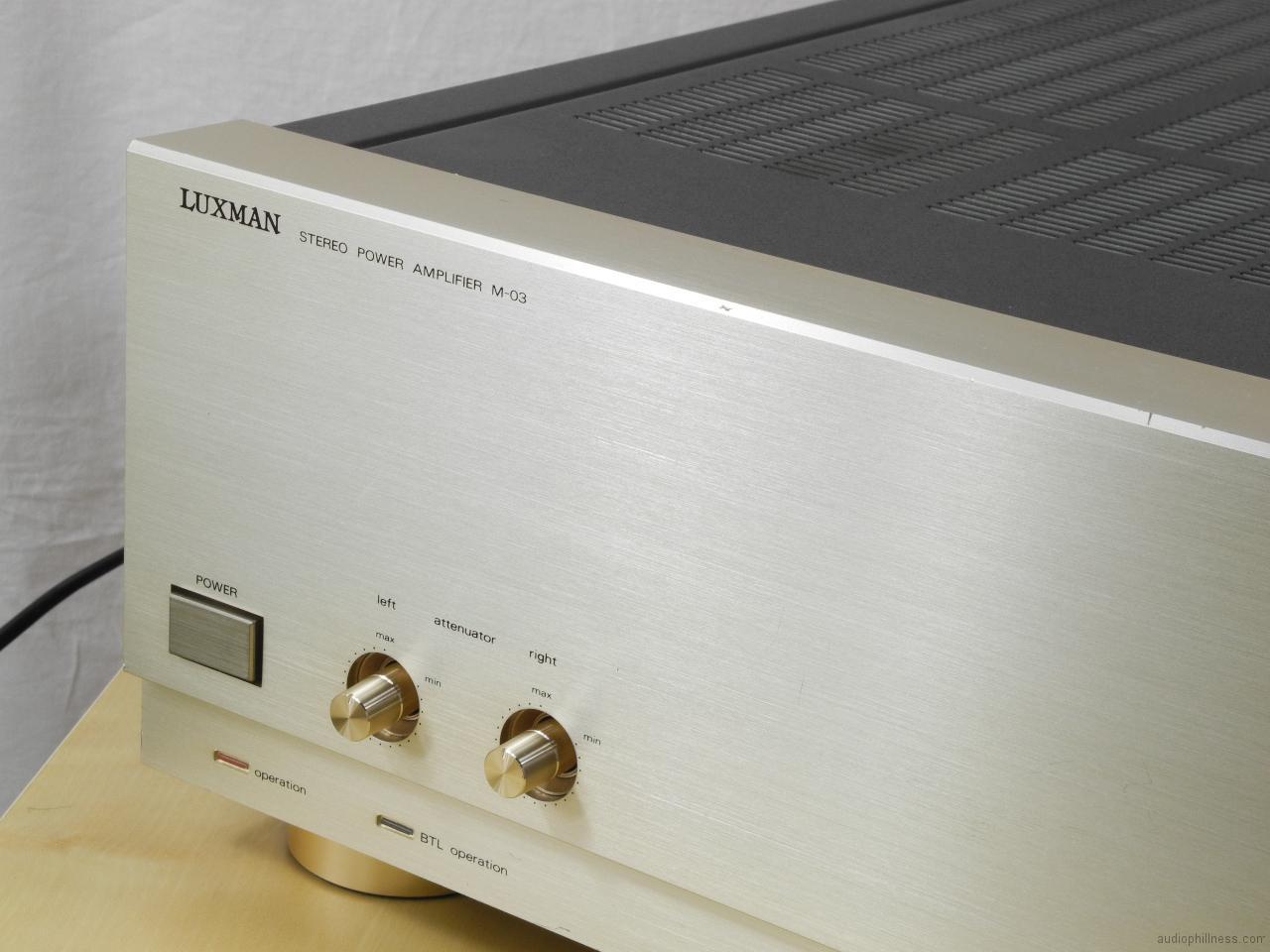

  • two separate gain potentiometers (most probably Alps) for each channel separately, allow to connect the amp directly to the source (in case you don’t have a preamp);

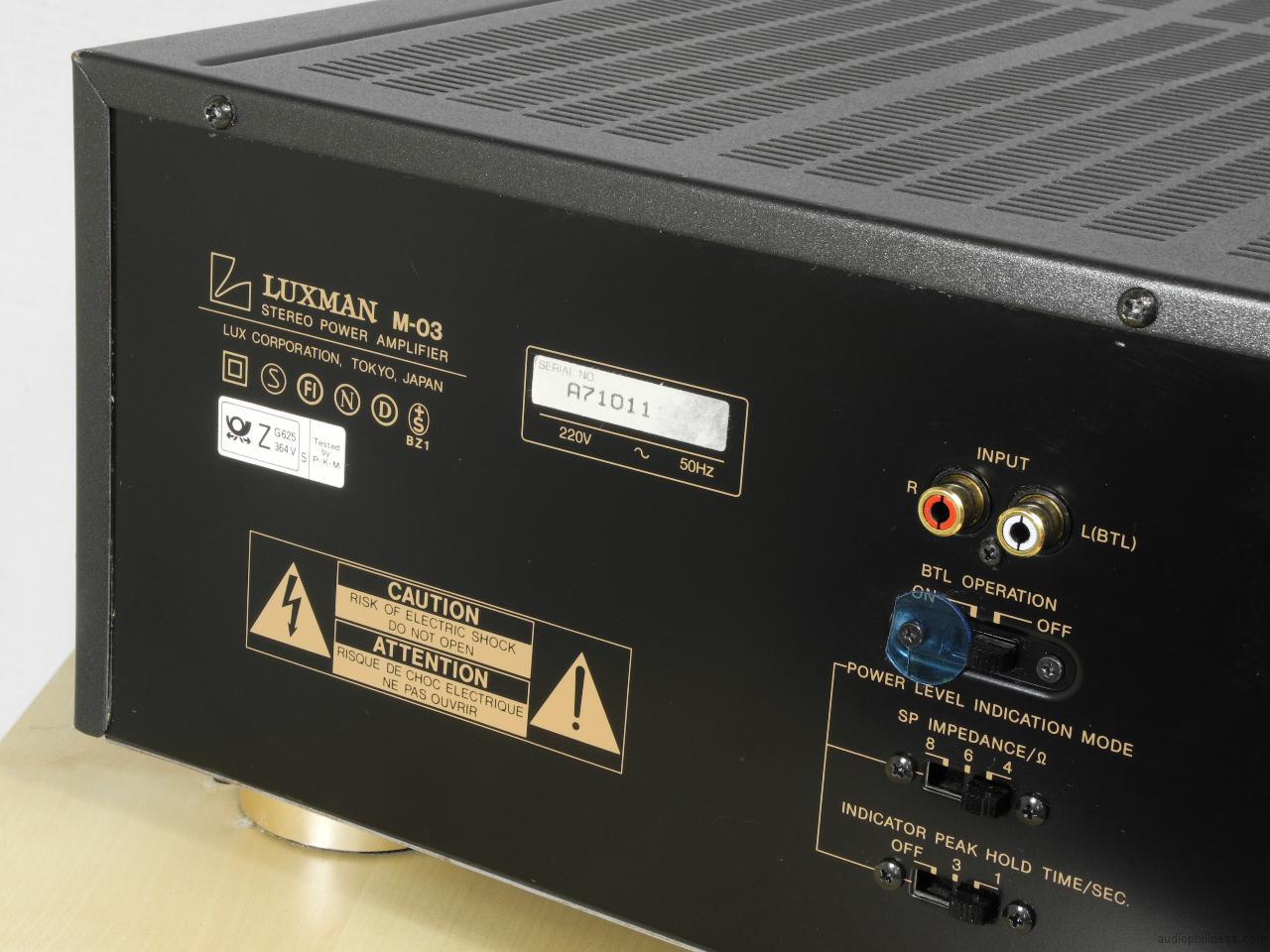

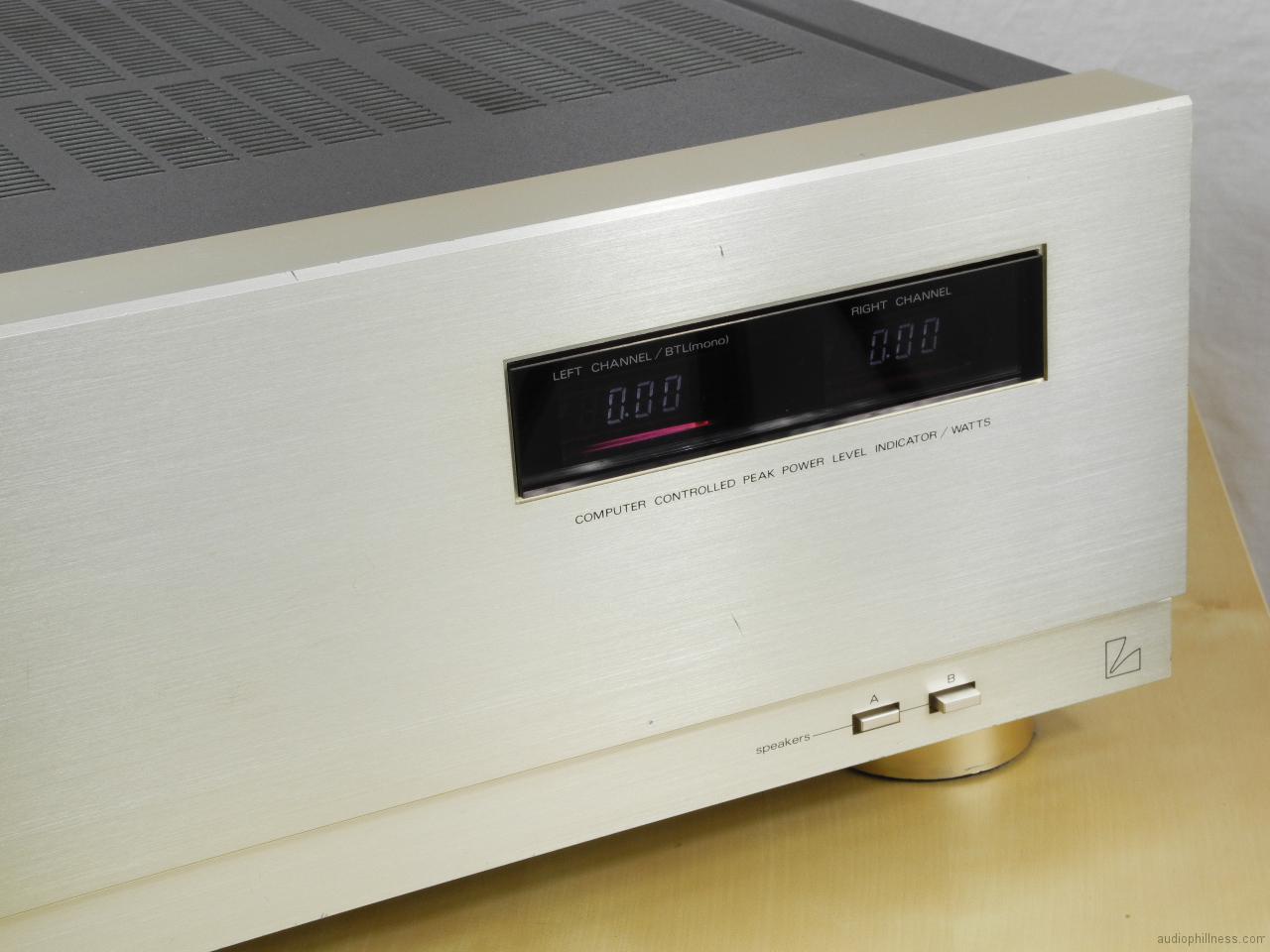

  • digital VU meters show the actual signal level (separately for each channel), using the switch located in the back of the machine it’s possible to either switch it completely off or set the refresh time for 1 or 3 seconds;



  • Luxman M-03impedance, BTL and VU meters selectors are brought by Japanese Alps;

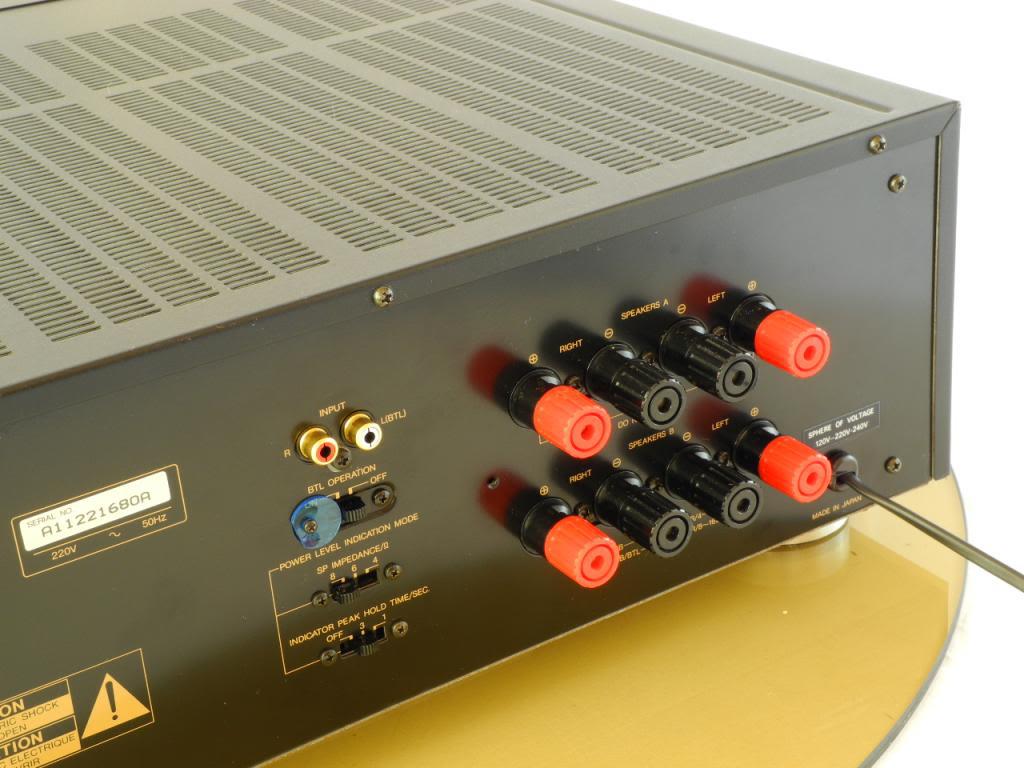

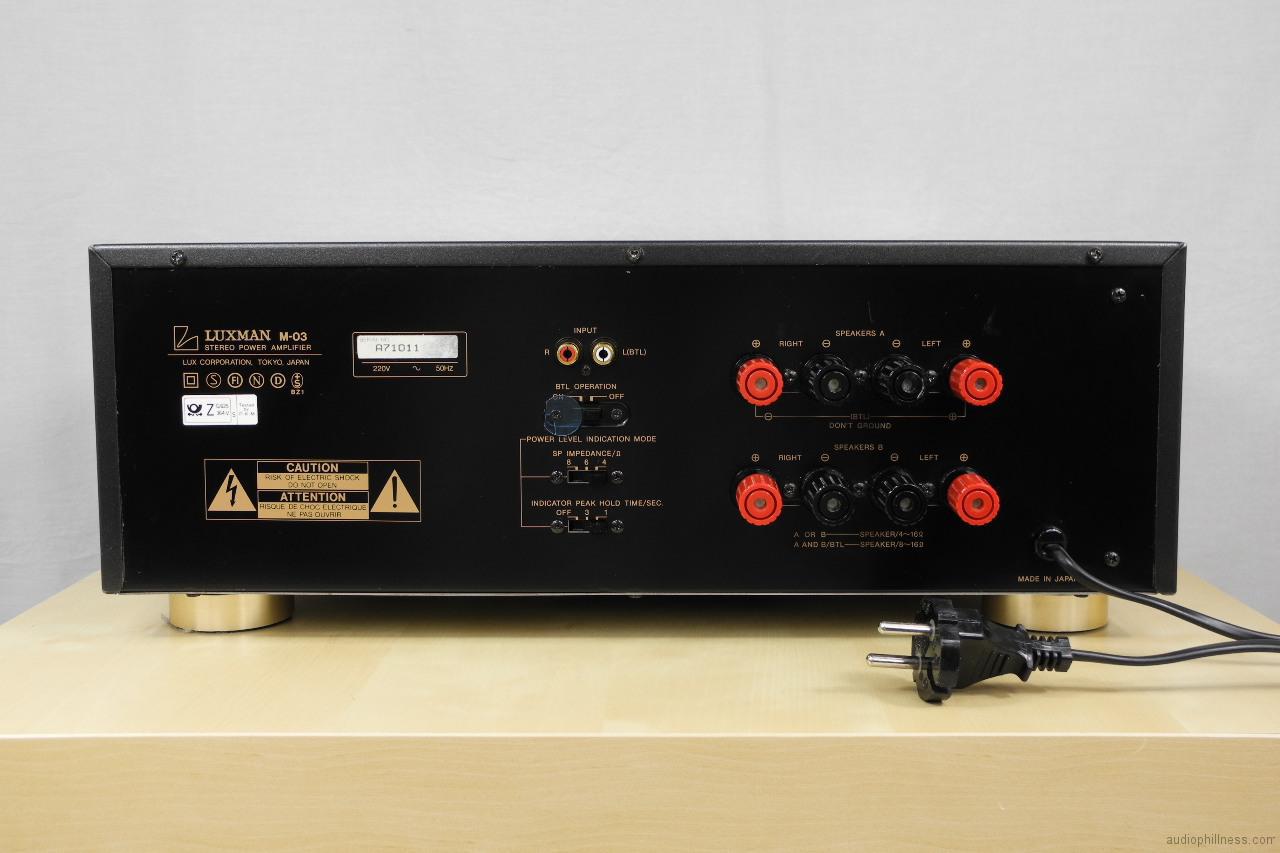

  • 2 pairs of speakers connectors allow bi-wiring;
  • operation and BTL mode light on the face plate;
  • speakers impedance selector (4 / 6 / 8 ohm);

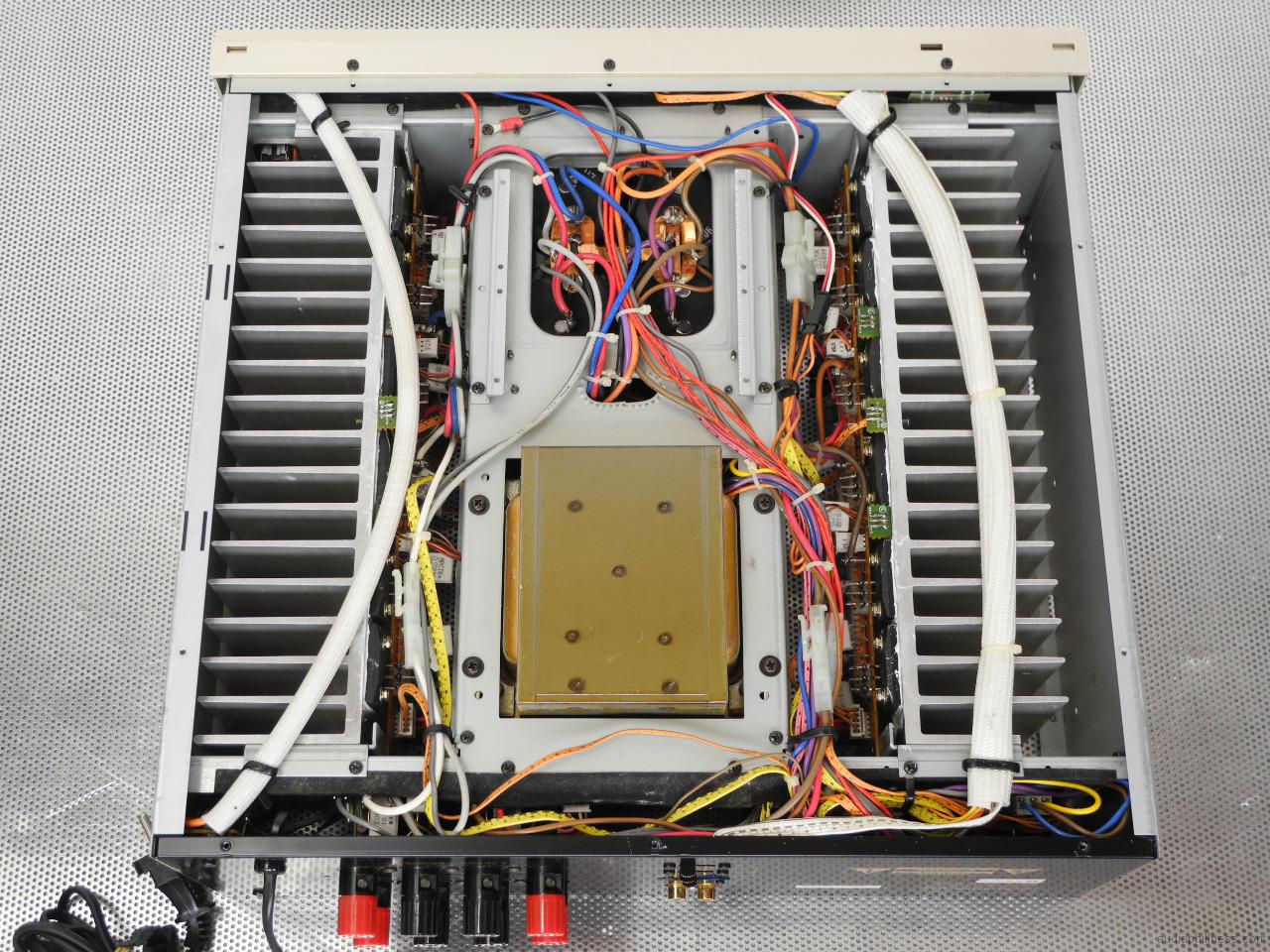

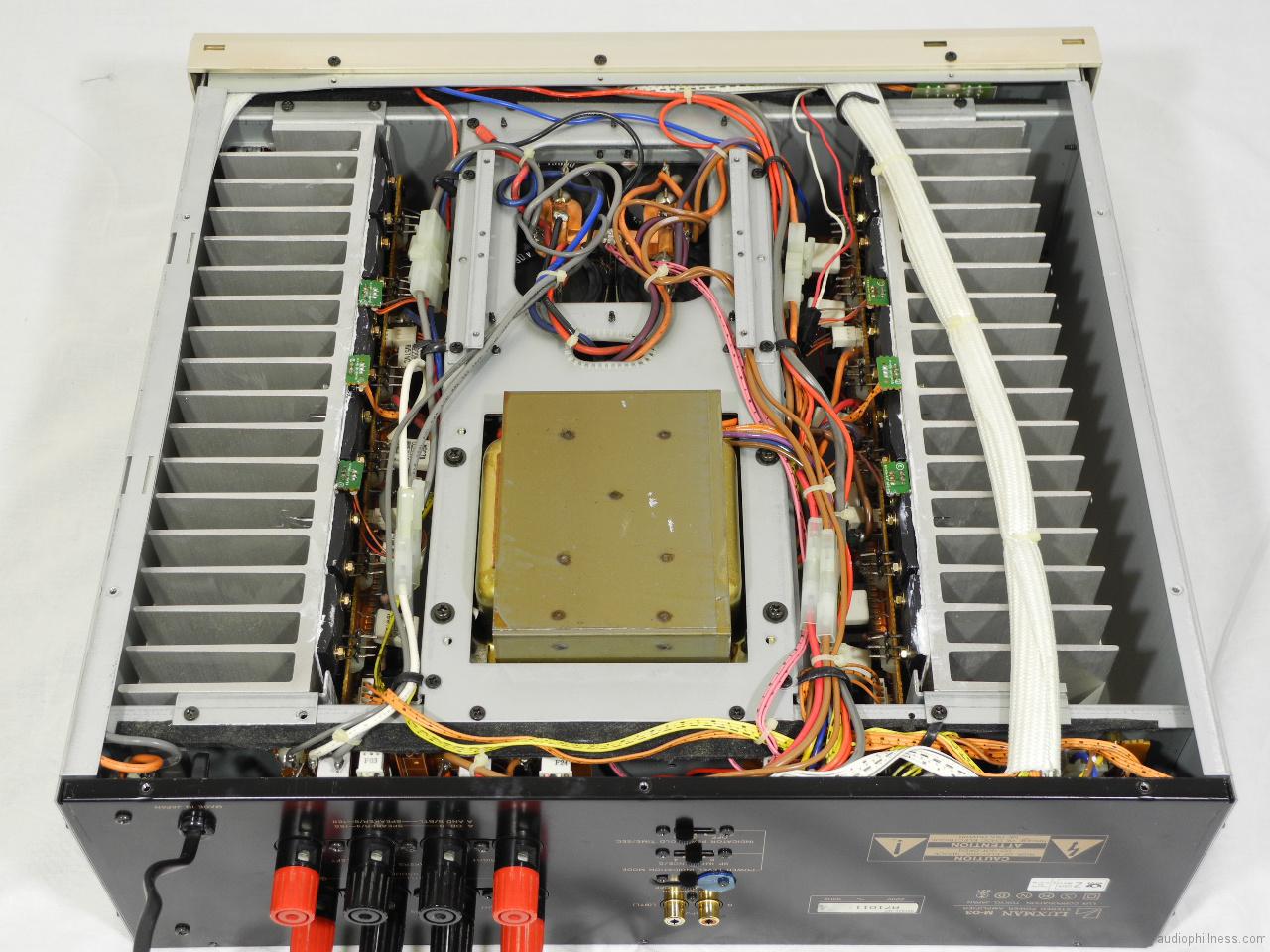

  • the guts sit in a solid a very rigid chassis, each section has it’s own compartment;

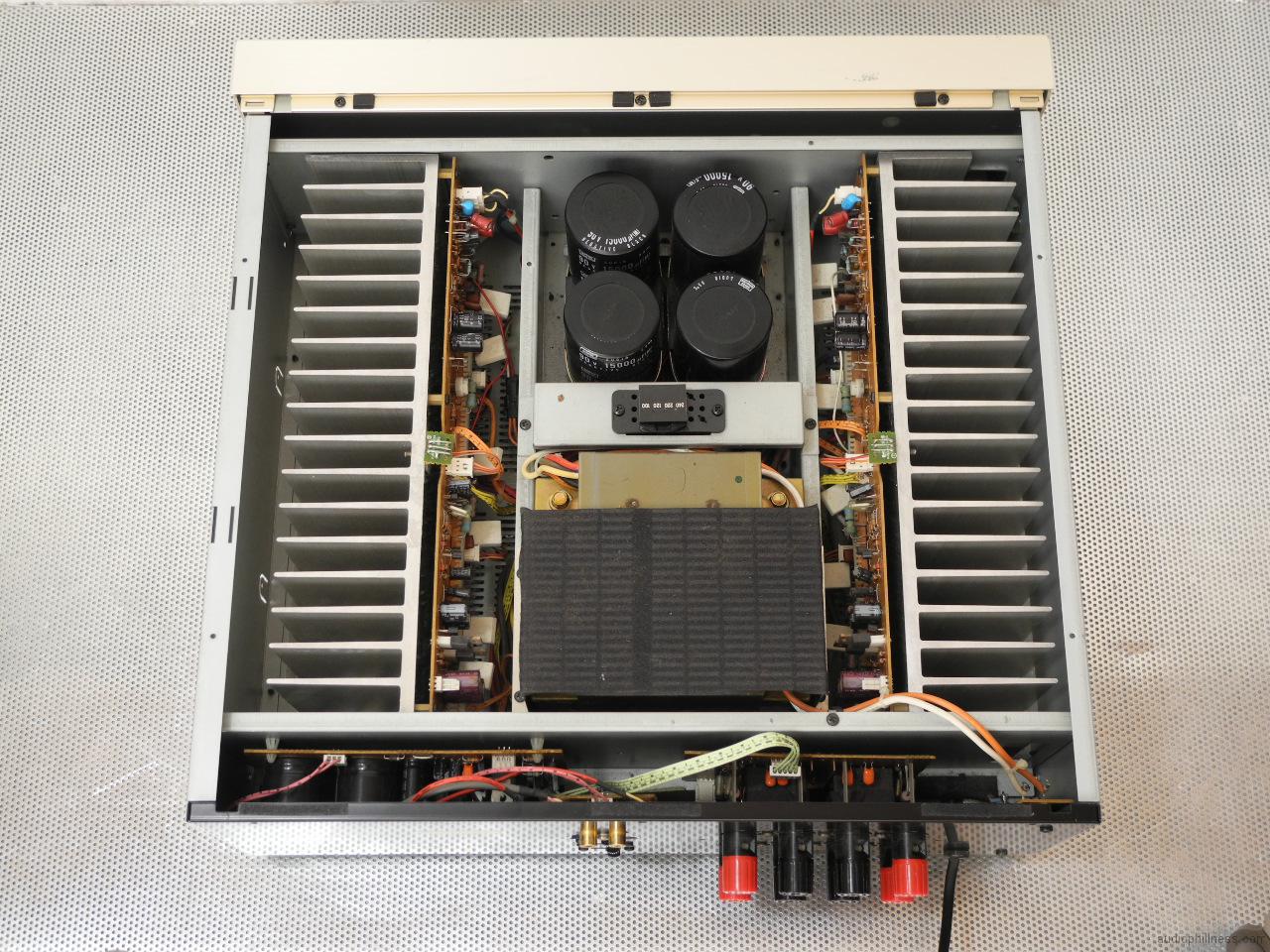

  • the power supply consists of a massive EI power transformer and is supported by 4 Japanese Nippon Chemi-Con capacitors, the total capacity is 60000µF;
  • built-in mains voltage selector (240V / 220V / 120V / 100V)
  • two separate power stage PCBs with their own massive alloy aluminium heat-sinks;
  • a total of 6 power transistors per channel (3 x Sanken 2SC2922 and 3 x Sanken 2SA1216);

A list of known tests:

  • Gramophone, August 1988
  • HiFi Vision, 4/88: “Spitzenklasse, 1. Platz”
  • Stereoplay, 6/88: “Spitzenklasse I, Referenz”
  • Stereo, 7/88: “Absolute Spitzenklasse”
  • Fono Forum, 7/88: “Absolute Spitzenklasse”




Retail price in Germany in 1987: 2150DM
Retail price in Germany in 1990: 2298DM
Retail price in Italy around the year 1990: 1740000 lira

Pictures

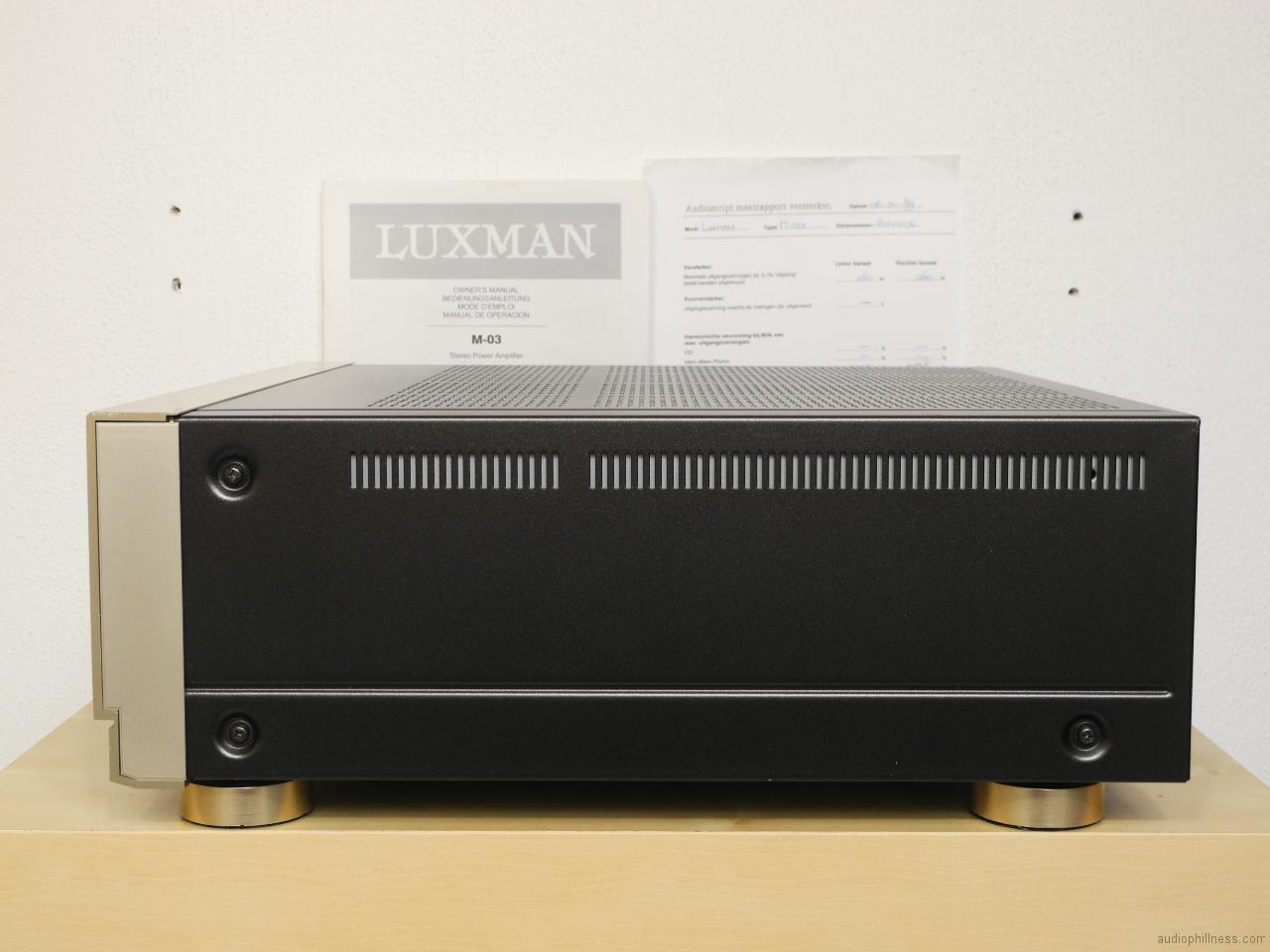

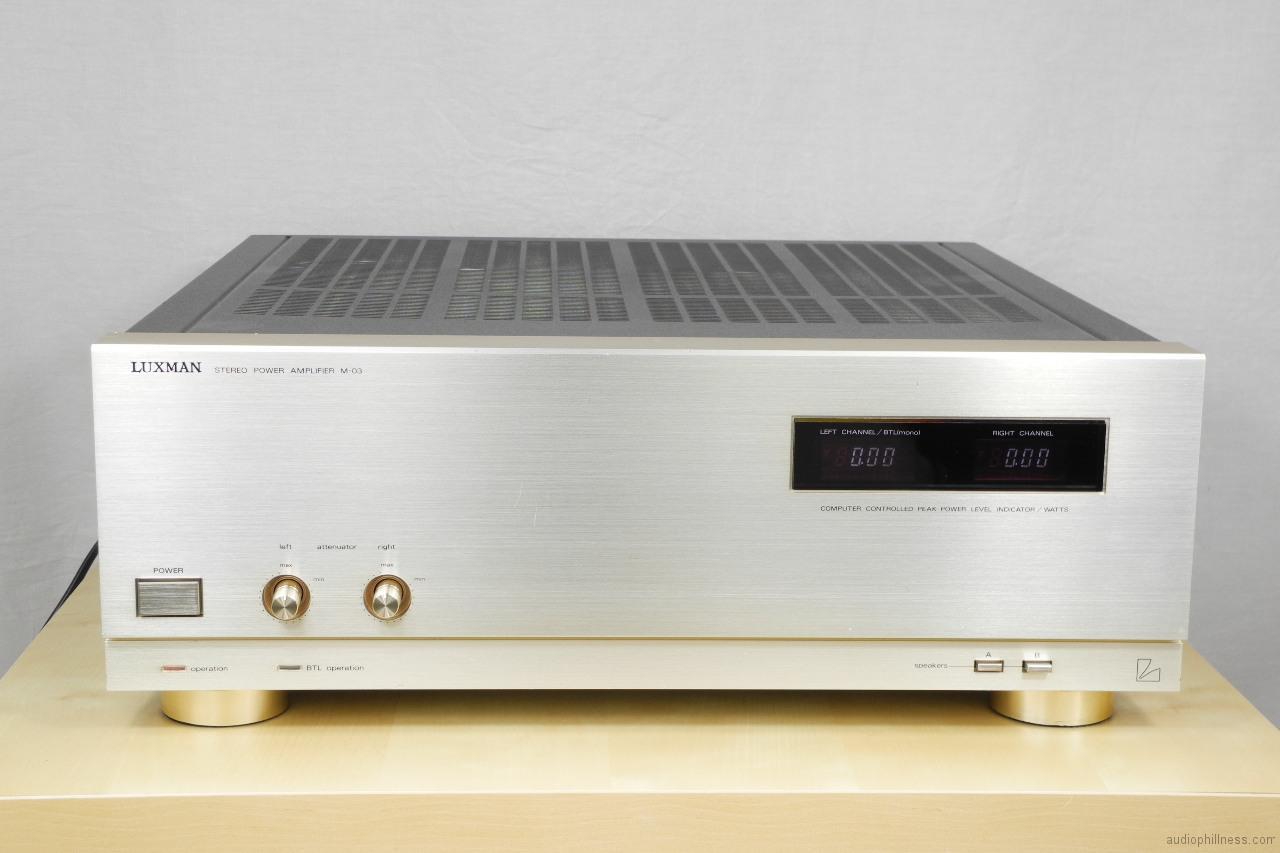

Pictures gallery of a champagne Luxman M-03 power amplifier. Serial number incomplete: A71011…

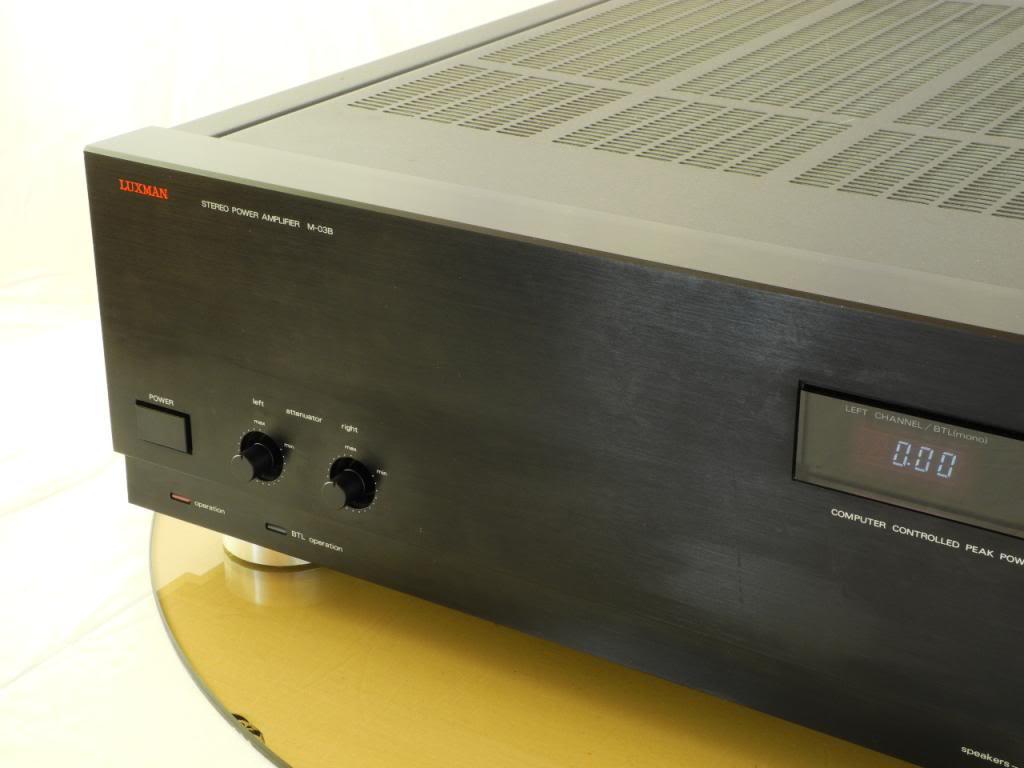

Pictures gallery of a black Luxman M-03B power amplifier. Serial number: A11221680A

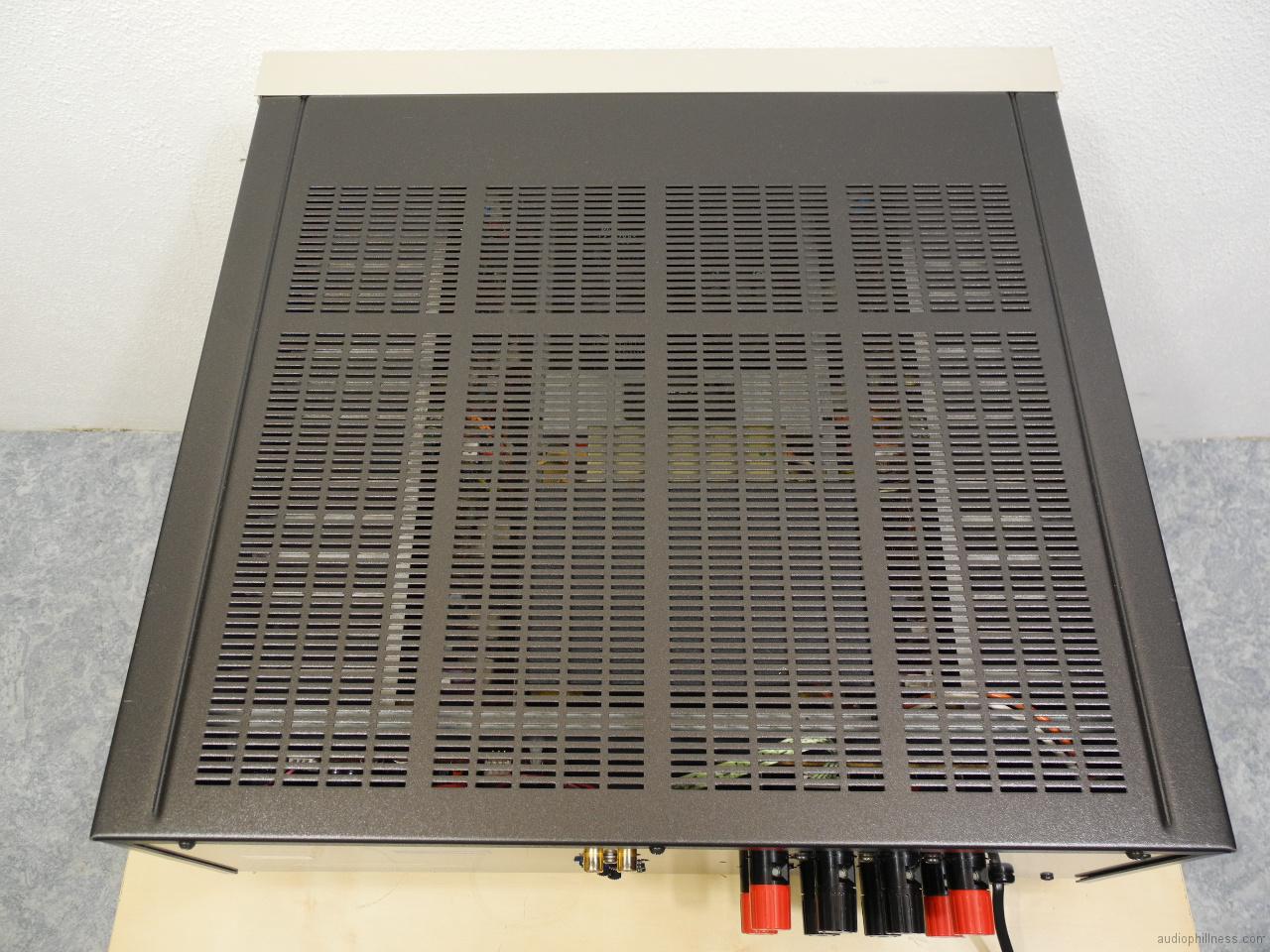

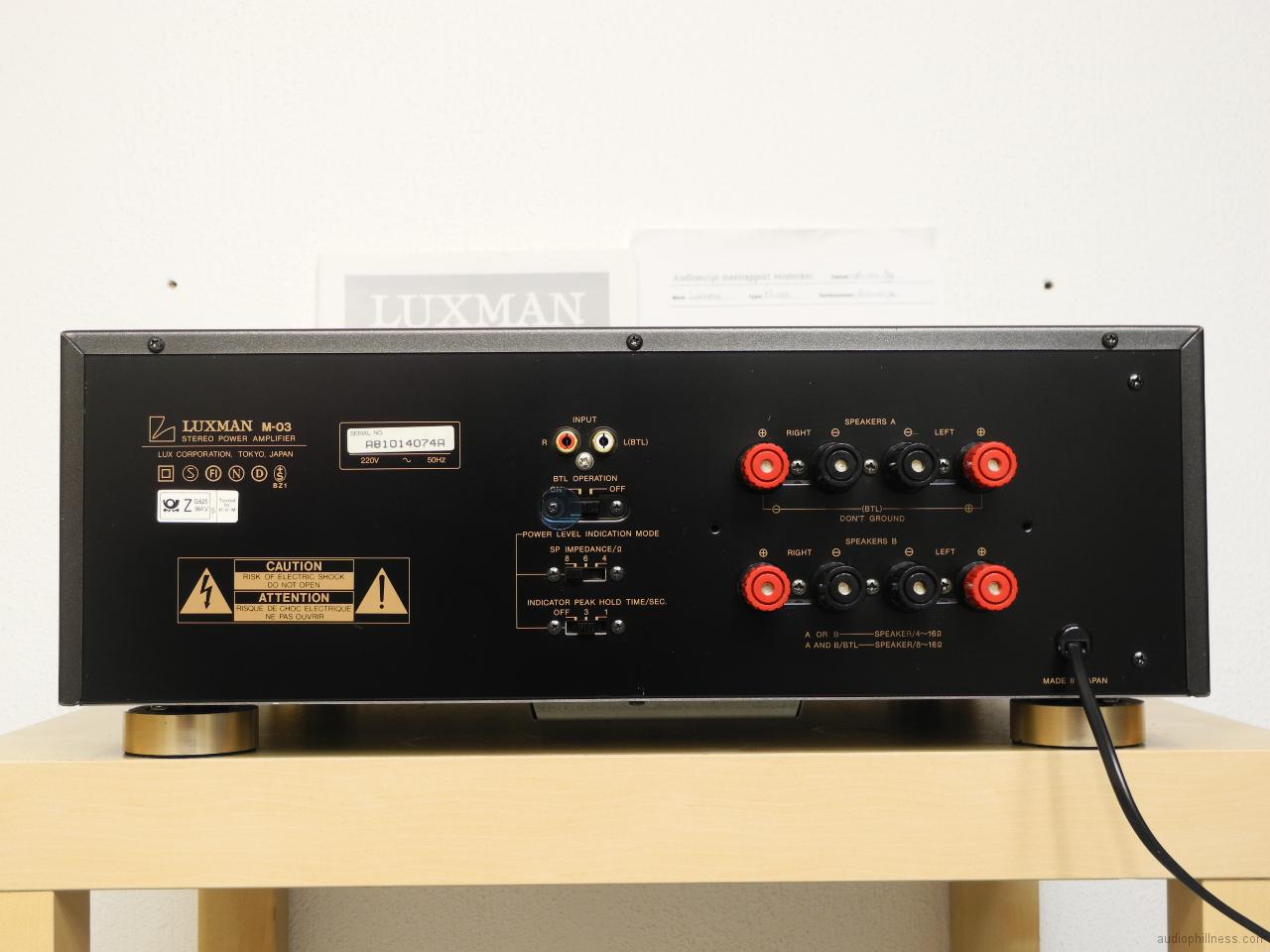

Pictures gallery of a champagne Luxman M-03 power amplifier. Serial number: A81014074A

Manufacturer's description

M-03 Die exzellente Grundlage für eine anspruchsvolle HiFi-Komponente.

Massive Leistung:
Dem anspruchsvollen Audiophilen bietet der M-03 massive 200 Watt pro Kanal (8Ω). Außerdem läßt er sich im BTL-Betrieb auch als Mono-Endstufe einsetzen und liefert dann sogar gewaltige 700 Watt an 8Ω. Die Dreifach-Parallel-Konfiguration der sechs Bipolar-Transistoren wird den Leistungsanforderungen von Lautsprecher-Systemen mit einer Impedanz bis hinab zu 2Ω gerecht. Und das mit außergewöhnlichen Übertragungseigenschaften und unvergleichlicher Klangreinheit.
Spannungsverstärkung:
Beim M-03 wird in allen Stufen, mit Ausnahme der Endstufe, das Prinzip der Spannungsverstärkung angewandt. Dies geschieht auf der Basis von FETs mit einer Differential-Schaltung unter Verwendung eines Dual-J-FET, die in einem einzigen Chip sind.
Großzügiges Netzteil:

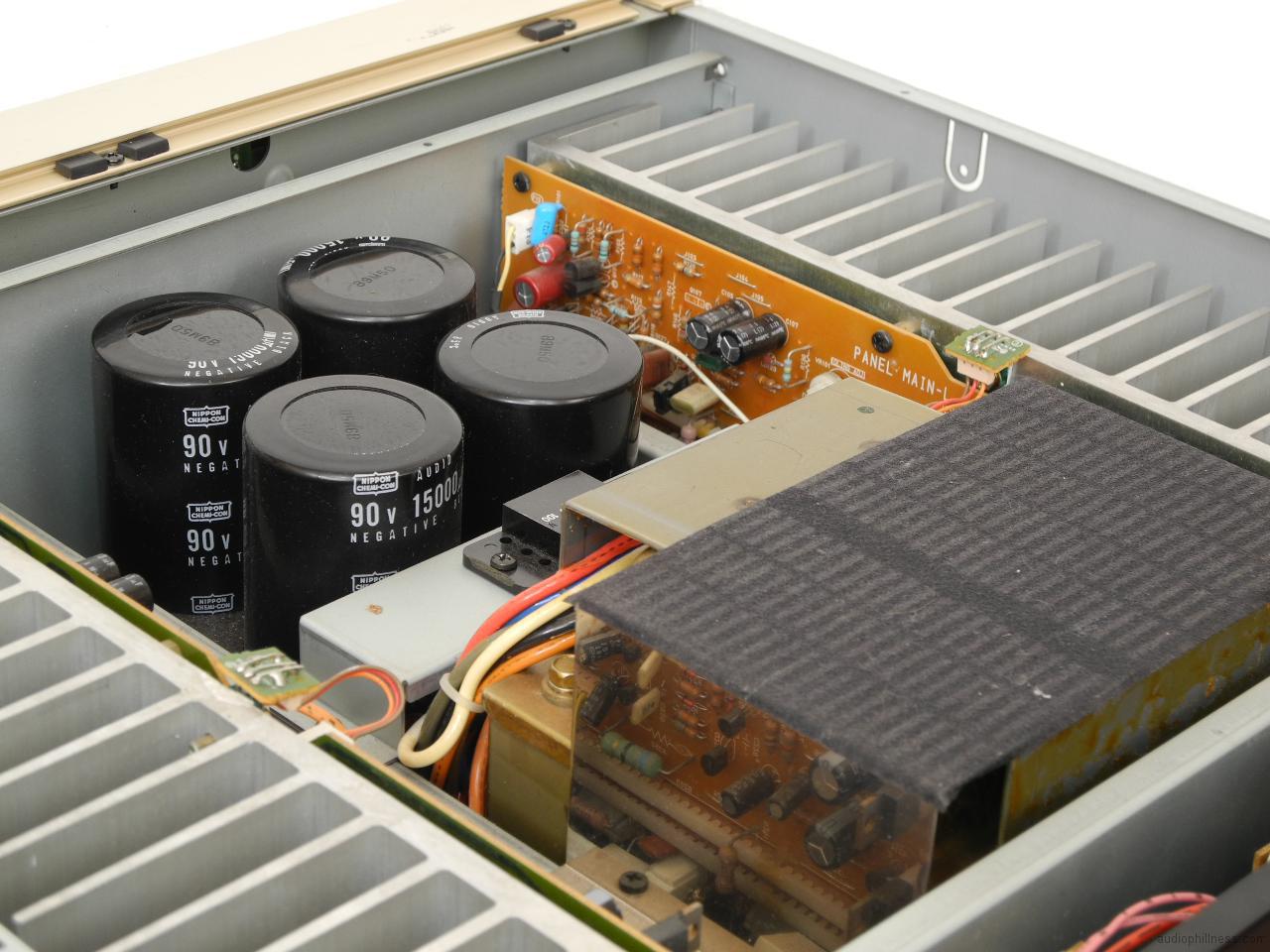

Die Leistung für die Endstufen kommt aus vier Block-Kondensatoren mit je 15.000µF (ywei für jeden Kanal). Um der Wärme-Entwicklung standzuhalten, die bei derart hohen Strömen entsteht, werden Drähte mit großem Querschnitt und Platinen mit breiten Leiterbahnen eingesetzt. Interferenzen zwischen den Verstärker-Stufen mit Spannungs- und denen mit Strom-Verstärkung werden durch separate Trafowicklungen für jeden Bereich verhindert. Beim Netz-Transformator selbst handelt es sich um eine extrem hoch belastbare Ausführung. Die entstehende Wärme wird durch zwei massive Kühlkörper wirkungsvoll abgeleitet.
STAR-Konzept:
Durch unabhängige Masse-Verbindungen und Stromzuführungen für jede Schaltungsstufe werden gegenseitige Beeinflussungen von Verstärker-Stufen drastisch reduziert.
Digitale Spitzenwert-Anzeige


M-03 De solide krachtcentrale voor het ultieme audiosystem

Veel vermogen:

De M-03 is bestemd voor zelfs de meest
veeleisende audioliefhebber en levert een massieve 2x200W RMS (8 ohm, 20-20000 Hz). Hij kan ook mono ‘in brug’ worden gebruikt via de BTL-aansluiting en levert dan 1x700W in 8 ohm. De uitgangstrap heeft zes bipolaire transistors in een drievoudige parallelconfiguratie om ook luidsprekersystemen met impedanties tot 2 ohm van vermogen te voorzien. Het resultaat is een zeer hoge versterkingsfactor met een ongeëvenaard zuivere klank.
Spanningsversterking:
De M-03 gebruikt voor alle Happen, met ui uitzondering van de uitgangstrap, spanningsversterking. De spanningsversterker is gebaseerd op FETs en gebruikt een differentiële schakeling met een dual-J-FET-IC. Voor de eerste stuurtrap gebruikt de M-03 een ‘high Gm’ MOS-FET in een gestabiliseerde cascade spanningsturingconfiguratie.
Formidabele voeding:
De voeding voor de uitgangstrap is opgebouwd rond vier 15000µF blokcondensatoren: twee voor elk kanaal. Om bestand te zijn tegen de warmteontwikkeling door de hoge stroomsterktes zijn de draden en printbanen zeer zwaar uitgevoerd. Interferentie tussen de secties voor stroom- en spanningsversterking blijft beperkt door het gebruik van gescheiden secundaire transformatoren. De transformator zelf is van een bijzonder overbemeten ontwerp. De warmte wordt afgevoerd door twee enorme aluminium koellichamen.
STAR -schakeling:
Hierbij heeft elk versterkerblok zijn eigen aardingskabel om onderlinge beïnvloeding nog meer te beperken.
Digitale piekvermogen meters:
De M-03 heeft twee digitale displays die worden aangestuurd door een speciaal ontworpen microprocessor. De uitleesnauwkeurigheid is maximaal 0,1 watt en de reactietijd is veel nauwkeuriger dan van de gebruikelijke meters. De inschakelbare ‘piek-vasthoud’-functie maakt een uiterst nauwkeurige uitlezing mogelijk en het display kan worden ingesteld voor vier, zes of acht ohm.
Andere voorzieningen:
Extra grote luidsprekerklemmen voor zware bekabeling. Volledig discrete schakelingen met zorgvuldig geselecteerde onderdelen. Plus de exclusieve Duo-ß-schakeling van
Luxman met de juiste hoeveelheid negatieve tegenkoppeling.

Technical specification

  • Power Output: 200W x 2 (FTC, 8Ω, 0.03%)
  • BTL Power: 480W (8Ω, 1 kHz)
  • Frequency Response: 10Hz – 100 kHz
  • Signal to Noise Ratio: 120 dB
  • T.H.D: 0.02%
  • Input Sensitivity/Impedance: 1V/45kΩ
  • Rated I.M: No more than 0.02%
  • Dimensions: 438(W) x 166(H) x 420(D) mm
  • Weight (Net): 23.6 Kg

Reviews


Eine tolle Endstufe ist die Luxman alle mal und eine Anschaffung absolut Wert. Aber eher mit einer Blaupunkt MX70 oder der Baugleichen Nikko Alpha zu vergleichen statt mit einer gestandene Accupahse- Endstufe.


MK, mackern.de, 2nd November 2011

read more…




Ich betreibe zwei der M03 Endstufen im gebücktem Zustand.
Die Endstufe klingt im Originalzustand etwas kühler aber um einiges Urgewaltiger und Feinzeichnender als die M02 Vorgängerin.


klausram, hifi-forum.de, 27th November 2009

read more…



“Man Kann das Gespann Luxman C-03 und Luxman M-03 zur absoluten Spitzenklasse zählen![…]
Wer die Gelegenheit hat die beiden Geräte zusammen bekommmen zu können sollte nicht lange überlegen und zugreifen!


Hifi-studio.de

read more…
